土壤固化剂没有统一的 “万能最佳配比”，其最佳配比需根据土质类型、工程部位 / 设计强度、固化剂类型三大核心因素，通过室内配比试验确定，这是工程规范的硬性要求（如《公路路面基层施工技术细则》JTG/T F20-2015）。
以下为不同场景下的通用最佳配比参考（均以干土重量为基准，现场施工需在此基础上提高 1%-2% 以补偿损耗），同时附配比设计核心方法和各类型固化剂的适配配比，可直接作为室内试验的基础方案，适配 90% 以上的土建工程场景：
一、核心原则：最佳配比的 3 个确定依据
- 土质是基础：亚粘土 / 粉质粘土配比最简单，砂土 / 淤泥 / 盐碱土需复配水泥 / 石灰，高有机质土需先预处理；
- 工程强度是标准：高等级工程（高速底基层）要求 7 天无侧限抗压≥1.5MPa，配比需提高固化剂 / 复配料掺量；低等级工程（乡村路）≥0.8MPa，可采用基础配比；
- 固化剂类型是关键：液体固化剂掺量远低于粉状，复合改性型固化剂可减少水泥 / 石灰复配量。
二、按土质 + 工程部位的通用最佳配比（主流液粉复合 / 粉状固化剂，工程最常用）
此为室内试验基准配比，现场施工掺量需上浮 1%-2%，含水率控制在最佳含水率 ±2%。
| 土质类型 | 工程部位（设计强度） | 固化剂类型 + 配比（干土重） | 7 天无侧限抗压参考 |
|---|---|---|---|
| 亚粘土 / 粉质粘土（最优适配） | 乡村路基层 / 场地硬化（≥0.8MPa） | 通用粉状固化剂5%-8% 或 液体固化剂0.3%-0.5%（单掺） | 0.8-1.2MPa |
| 亚粘土 / 粉质粘土 | 二 / 三级公路基层（≥1.0MPa） | 液体固化剂0.5%-0.8% + 水泥3%-4%（复配） | 1.0-1.5MPa |
| 亚粘土 / 粉质粘土 | 高速 / 一级公路底基层（≥1.5MPa） | 复合改性液体固化剂0.8%-1.0% + 水泥4%-6%（复配） | ≥1.5MPa |
| 轻砂质土 / 粉土 | 乡村路 / 市政支路基层（≥1.0MPa） | 液体固化剂0.6%-0.8% + 水泥4%-5%（复配，补粘结） | 1.0-1.3MPa |
| 盐碱土 | 路基 / 基层（≥0.8MPa） | 抗盐型液体固化剂0.5%-0.8% + 石灰6%-8%（预处理 + 复配） | 0.8-1.2MPa |
| 淤泥 / 高含水率软土 | 路基填料 / 筑堤（≥0.6MPa） | 专用淤泥固化剂8%-12%（粉状）或1.0%-1.5%（液体），可先脱水 | 0.6-1.0MPa |
| 纯砂土 | 路基 / 便道（≥0.8MPa） | 高粘结液体固化剂0.8%-1.0% + 水泥5%-8%（高复配，防松散） | 0.8-1.2MPa |
| 高有机质土（5%-10%） | 基层 / 场地（≥0.8MPa） | 石灰8%-10% 预处理 + 通用液体固化剂0.6%-0.8%（复配） | 0.8-1.1MPa |
三、不同类型固化剂的单独使用最佳配比（仅适配亚粘土 / 粉质粘土，最经济）
若现场为最优适配的亚粘土 / 粉质粘土，无高强度要求，可单掺固化剂，以下为各类型单掺最佳范围：
- 通用粉状固化剂：乡村路 / 场地硬化5%-8%，临时便道4%-6%（经济型）；
- 普通液体固化剂：所有低等级工程0.3%-0.8%，核心掺量0.5%（性价比最高）；
- 复合改性固化剂：高等级工程底基层0.8%-1.2%，无需高掺量（技术含量高，反应效率快）；
- 经济型固化剂：临时便道 / 简易场地2%-5%（粉状）或0.2%-0.3%（液体），满足通行即可。
四、最佳配比的正规设计方法（工程必做，避免凭经验施工）
以上参考配比仅为试验基础，实际工程必须通过室内试验确定精准最佳配比，步骤简单可落地，按规范执行即可：
- 取土样检测：取工程现场代表性土样，检测颗粒分析、天然含水率、液塑限、有机质含量、pH 值，确定土质类型；
- 设计试验组：根据土质和设计强度，设计3-5 组不同掺量（如液体固化剂 0.3%、0.5%、0.8%，或复配水泥 3%、4%、5%）；

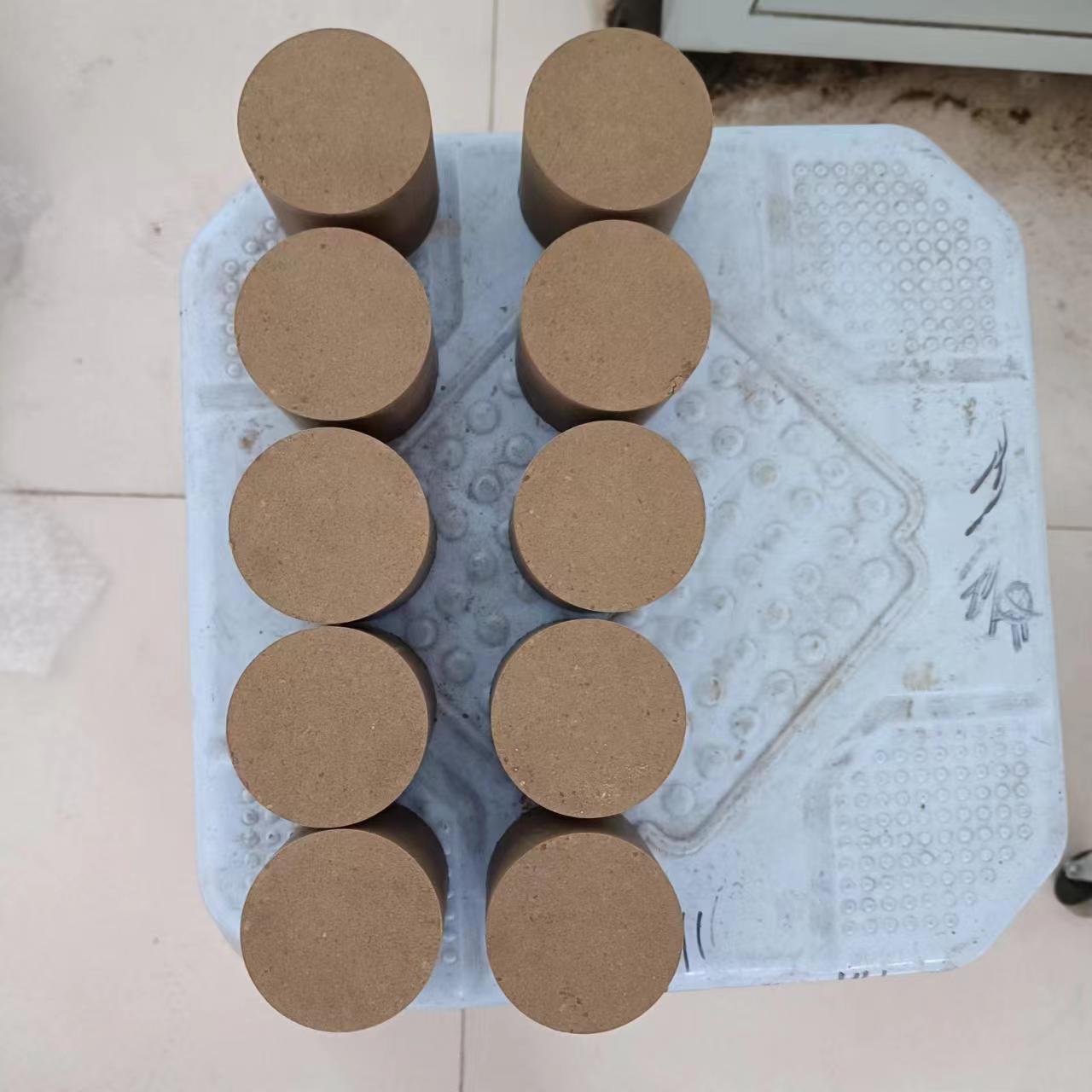

- 制作试块养护：按《土工试验方法标准》GB/T 50123-2019 制作无侧限抗压试块，在标准养护条件（温度 20±2℃，湿度≥95%）下养护 7 天、28 天；
- 检测筛选：测试各组试块的 7 天、28 天无侧限抗压强度、压实度、水稳性（泡水 48h 强度损失率≤20%），选择满足设计强度的最小掺量作为最佳配比（兼顾效果和成本）；
- 现场修正：现场施工时，将室内最佳掺量提高 1%-2%，补偿拌合、喷洒、碾压过程中的损耗，同时根据现场土壤实际含水率调整固化剂稀释倍数。
五、配比优化的4 个关键技巧（兼顾强度和经济性）
- 复配优先：砂土、淤泥、盐碱土等特殊土质，单掺固化剂效果差，固化剂 + 水泥 / 石灰复配是最优解，水泥提升粘结强度，石灰中和盐碱 / 有机质；
- 掺量宁少勿多：在满足设计强度的前提下，选择最小掺量，过量掺入会导致土体开裂、成本增加，且固化剂与土壤的反应存在 “饱和值”，过量无意义；
- 含水率严控：配比的核心配套指标是土壤最佳含水率，即使配比精准，含水率偏差超过 ±2%，也会导致强度下降 30% 以上，喷洒固化剂后需及时拌合碾压；
- 分部位调整：同一工程不同部位可采用不同配比，如公路路基用低掺量（满足压实度即可），基层用高掺量（满足强度要求），大幅降低整体成本。
六、公路工程专属最佳配比参考（行业通用，可直接作为试验方案）
公路是固化剂最主流应用场景，按等级划分的精准配比（干土重，现场上浮 1%-2%）：
- 四级公路 / 乡村路：液体固化剂0.3%-0.5% 单掺，或粉状固化剂5%-6% 单掺，7 天抗压≥0.8MPa，压实度≥93%；
- 二 / 三级公路：液体固化剂0.5%-0.8% + 水泥3%-4%，7 天抗压≥1.0MPa，压实度≥95%；
- 高速 / 一级公路底基层：复合液体固化剂0.8%-1.0% + 水泥5%-6%，7 天抗压≥1.5MPa，压实度≥96%；
- 公路临时便道：经济型液体固化剂0.2%-0.3% 单掺，或粉状固化剂4%-5% 单掺，满足车辆通行即可。
总结
固化剂的最佳配比 = 适配土质的基础掺量 + 满足设计强度的精准调整 + 现场施工的损耗修正，核心是通过室内试验确定最小有效掺量，而非凭经验定固定数值。
对于亚粘土 / 粉质粘土（占工程土质的 80% 以上），低等级工程单掺液体固化剂 0.5% 或粉状固化剂 6% 是性价比最高的基础配比；特殊土质和高等级工程，通过固化剂 + 水泥 / 石灰复配，即可得到最优配比。
上一个：土壤固化剂有哪些经济效益？
下一个：土壤固化剂能硬化地面吗？
