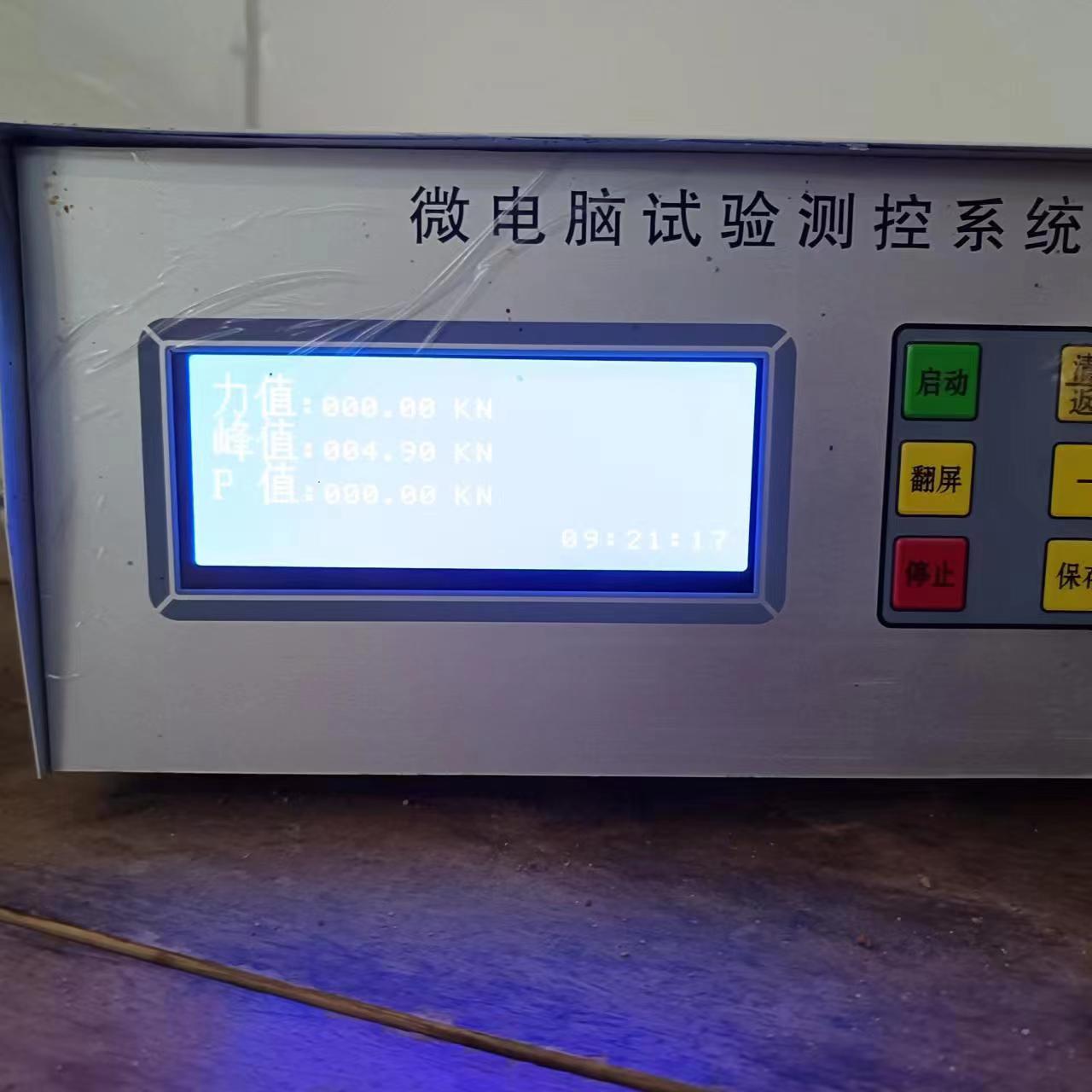

土壤固化剂固化土的无侧限抗压强度核心区间为 2~8MPa，常规工程场景下多控制在 3~5MPa，高性能复合款配合优质土料 / 骨料、高压实度，强度可突破10MPa；不同固化剂类型、土壤 / 骨料种类、掺量及养护条件，会让强度差异显著，且工程中更关注7 天 / 28 天龄期强度（核心验收指标），以下是分场景、分类型的精准强度数值，贴合工程实际应用：
一、不同类型固化剂的强度上限（核心参考，同一种土料 + 标准压实）
强度从低到高依次为有机高分子型＜离子交换型＜复合改性型＜高活性无机基型，复合款兼顾强度与韧性，是工程主流选择：
- 纯有机高分子型：7d 强度 2~3MPa，28d 强度 3~4MPa
主打快速粘结、后期易破碎，适配临时道路、边坡浅层防护，强度无明显后期提升；
- 离子交换型：7d 强度 2.5~3.5MPa，28d 强度 3.5~5MPa
黏土专用款，核心改良团聚性，强度略高于有机型，适配高液限黏土路基 / 机耕道；
- 复合改性型（无机 + 有机 / 离子）：7d 强度 3~5MPa，28d 强度 4~8MPa
综合性能最优，工程最常用，适配乡村公路、矿区支路、场地硬化等绝大多数场景，高压实度下 28d 强度可至 8MPa；
- 高活性无机基型（水泥 / 粉煤灰 + 矿渣复配）：7d 强度 4~6MPa，28d 强度 6~10MPa
强度最高，主打重载承载，适配矿区重载道路、物流堆场基层，需配合级配骨料（如煤矸石、碎石）使用。
二、不同工程场景的常规设计强度（落地性极强，行业通用）
工程中不会盲目追求高强度（易增加成本、降低韧性），均按使用需求匹配强度，核心控制7 天强度（保证快速通车）、28 天强度（最终验收）：
| 工程场景 | 7d 无侧限抗压强度 | 28d 无侧限抗压强度 | 压实度要求 |
|---|---|---|---|
| 果园机耕道 / 乡村入户路 | 2~3MPa | 3~4MPa | ≥90% |
| 乡村公路 / 园区支路基层 | 3~4MPa | 4~6MPa | ≥93% |
| 矿区支路 / 物流堆场基层 | 4~5MPa | 6~8MPa | ≥95% |
| 工地临时便道 / 应急通道 | 3~4MPa | 4~5MPa | ≥92% |
| 边坡防护 / 软基预处理 | 2~3MPa | 3~4MPa | ≥90% |
| 矿区重载道路基层 | 5~6MPa | 8~10MPa | ≥96%+ 骨料级配 |
三、影响强度的 3 个核心因素（强度提升 / 控制关键）
- 土壤 / 骨料类型：纯黏土 / 砂土强度偏低（2~5MPa），粉质黏土（工程最优土料）可达 4~8MPa，搭配煤矸石 / 碎石骨料后，强度可提升 30%~50%（如矿区道路的 6~10MPa）；
- 固化剂掺量：常规掺量为干土重的 0.5%~2%，掺量越高强度越高（但 1.5% 后强度提升放缓，性价比降低），如 0.8% 掺量约 3MPa，1.5% 掺量可达 5MPa，2% 掺量约 6~7MPa；
- 压实度与养护：压实度每提高 1 个百分点，强度提升 5%~8%（如 93% 压实度 3MPa，95% 压实度可达 3.5~4MPa）；标准保湿养护 7~28 天（忌淋雨 / 暴晒），强度比自然裸露养护高 20%~30%。
四、补充：与传统硬化材料的强度对比（直观参考）
- 土壤固化剂固化土（3~5MPa）＞三七灰土（28d1.5~2.5MPa）＞素土压实（＜1MPa）；
- 低于水泥稳定土（28d5~8MPa）、C10 混凝土（10MPa），因此仅适配中低等级道路 / 场地，高等级重载场景需作为底基层，上铺水泥稳定碎石 / 混凝土。
核心总结
- 常规工程无需追求高强度，3~5MPa 即可满足机耕道、乡村公路、普通场地的所有使用需求，性价比最高；
- 重载场景（矿区 / 堆场）用高活性无机复合款 + 骨料级配，可实现 6~10MPa，满足重型车辆通行；
- 强度并非越高越好，过高强度会导致固化土韧性降低、易开裂，工程中需强度与韧性平衡。
上一个：土壤固化剂适合什么场地？
下一个：土壤固化剂免烧砖生产工艺
